直埋式蓄電池安裝手冊
感謝選擇中伏的產品，中伏的蓄電池防水直埋箱采用優質 PVC、PPS 板制成，具有強度高、防腐性 能優異，外觀光澤度強，美觀大方的特點。保溫層采用聚氨酯發泡而成，具有良好保溫性能，吸水性差 等特點。 本說明書因具體工程項目要求的不同，產品結構、外觀、附件會有所調整，請以實物為準。
一、產品說明

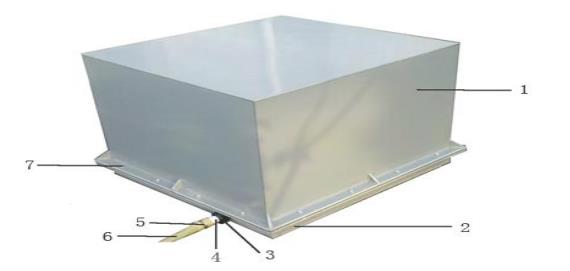

1.1 箱體結構說明
1、箱體（PVC）
2、底座（PVC）
3、密封接頭（尼龍）
4、連接管（PP）
5、扎箍（不銹鋼）
6、導線管（牛筋）
7、緊固螺絲（鍍鋅）

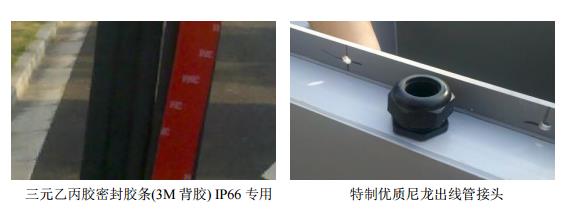

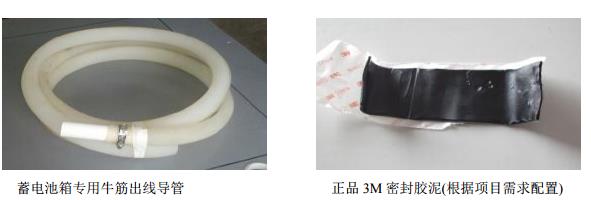

1.2 輔件說明
二、安裝過程
2.1 準備工作 安裝蓄電池前，挖好基坑，建議基坑四周尺寸比蓄電池箱四周尺寸大于 40-50cm，便于蓄電池箱安裝， 具體尺寸可以根據蓄電池箱實際尺寸及現場施工條件調整。 在立桿基礎內預埋進線直徑為 100mmPVC 走線管，走線管中間采用弧形接頭。

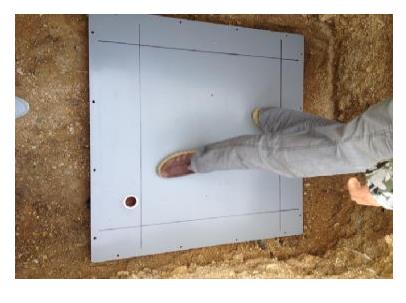

2.2 安裝底座 將箱體的底座平放在蓄電池基坑內（如下圖）

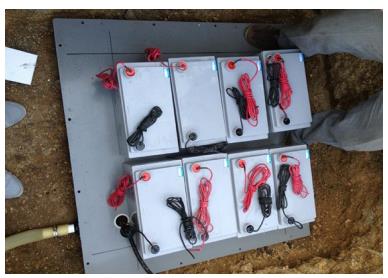

2.4 擺放電池并接線 將蓄電池按照設計要求在底座上依次擺放，并連接好相關線纜（如下圖）

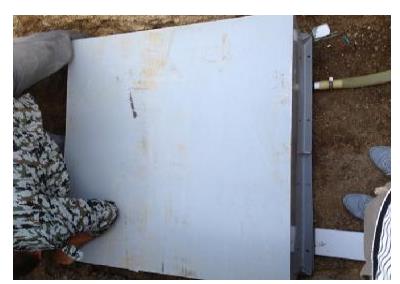

3、蓋上箱體 扣上箱體，并擰緊螺絲或加裝密封膠泥。(如下圖)
4、回填所需土壤 填土，安裝完成
